equip 156151007 – LC-Duplex-LWL-Kupplung, OM3 Multimode, LC-Buchse auf LC-Buchse, Beige, 12 Stück Die equip 156151007 LC-Duplex-LWL-Kupplung ist eine praktische Lösung zur Verbindung von Glasfaser-Patchkabeln in strukturierten Netzwerkverkabelungen. Der passive Glasfaseradapter verbindet zwei kompatible LC-Duplex-Steckverbindungen miteinander und eignet sich insbesondere für OM3-Multimode-Installationen. Mit seiner kompakten Bauform kann der Koppler in geeignete Glasfaser-Patchpanels und Verteiler integriert werden. Die Verpackung enthält 12 einzelne Adapter und ist damit für die Ausstattung mehrerer Glasfaseranschlüsse vorgesehen. Jeder Adapter besitzt auf beiden Seiten LC-Duplex-Buchsen. Dadurch lassen sich zwei LC-Duplex-Patchkabel miteinander verbinden, ohne dass ein aktives Netzwerkgerät oder eine separate Stromversorgung erforderlich ist. Die integrierte optische Verbindung ermöglicht die Weiterleitung der Lichtsignale zwischen kompatiblen Glasfaserkabeln. Der Koppler selbst erzeugt oder verstärkt keine optischen Signale und nimmt keine Umwandlung zwischen verschiedenen Übertragungsmedien vor. Die beige Ausführung ist für OM3-Multimode-Verkabelungen spezifiziert. Zur Ausstattung gehören Staubschutzkappen, die unbenutzte Anschlussöffnungen vor Verunreinigungen schützen, sowie Metallbefestigungsklammern zur Montage in geeigneten Patchpanels. Der Hersteller beschreibt außerdem eine interne Ausrichtungshülse aus Phosphorbronze. Durch die kompakte Konstruktion eignet sich die LC-Duplex-Kupplung für den Einsatz in Netzwerkschränken, Glasfaserverteilern und professionellen IT-Installationen. Highlights 12 LC-Duplex-Adapter pro Packung:Die Verpackungseinheit enthält zwölf einzelne Glasfaserkoppler für die Ausstattung mehrerer Anschlusspunkte. Für OM3-Multimode-Glasfaser:Die Adapter sind für kompatible OM3-Multimode-Verbindungen ausgelegt. LC-Duplex auf LC-Duplex:Jeder Koppler besitzt beidseitig LC-Duplex-Buchsen zur Verbindung zweier LC-Duplex-Stecker. Verbindung von zwei Glasfaser-Patchkabeln:Ermöglicht die passive Kopplung geeigneter LWL-Patchkabel mit passenden LC-Anschlüssen. Duplex-Ausführung:Zwei getrennte optische Verbindungen werden innerhalb eines gemeinsamen Adaptergehäuses geführt. Für Glasfaser-Patchpanels:Die Adapter können in geeigneten Patchpanel-Ausschnitten befestigt werden. Metallbefestigungsklammern:Unterstützen die mechanische Fixierung in kompatiblen Montageöffnungen. Staubschutzkappen:Schützen unbenutzte optische Anschlussöffnungen vor Staub und anderen Verunreinigungen. Phosphorbronze-Ausrichtungshülse:Die vom Anbieter genannte Hülsenkonstruktion dient der Ausrichtung der verbundenen Glasfaserstecker. Passive optische Verbindung:Der Koppler benötigt weder eine Stromversorgung noch aktive Elektronik. Kompakte Abmessungen:Mit ungefähr 12,8 × 29,2 × 9,35 mm pro Adapter eignet sich das Produkt für platzsparende Glasfaserinstallationen. Beige Ausführung:Die Gehäusefarbe entspricht der für diesen Artikel dokumentierten Produktvariante. Für strukturierte Netzwerkinstallationen:Geeignet für Glasfaserverteiler, Netzwerkschränke und kompatible LWL-Anschlussfelder. Wartungsfreundliche Steckverbindung:Ermöglicht das Verbinden und Trennen kompatibler Glasfaser-Patchkabel ohne Spleißarbeiten. Ideal geeignet für ✔ Verbindung zweier kompatibler LC-Duplex-Glasfaser-Patchkabel ✔ Ausstattung von OM3-Multimode-Patchpanels ✔ Glasfaserverkabelungen in Netzwerkschränken ✔ Installation zusätzlicher LC-Duplex-Anschlusspunkte ✔ Strukturierte Glasfaserverkabelungen in Bürogebäuden ✔ Glasfaserverteiler in Serverräumen ✔ Erweiterung bestehender OM3-Multimode-Installationen ✔ Wartung und Austausch passiver Glasfaserverbindungen ✔ Verbindung kompatibler LWL-Patchkabel in Verteilerfeldern ✔ Ausstattung mehrerer Glasfaseranschlüsse mit einem 12er-Pack ✔ Professionelle Netzwerkinstallationen mit LC-Duplex-Anschlüssen Hinweis: Der Adapter ist für kompatible LC-Duplex-Stecker und OM3-Multimode-Glasfaser vorgesehen. Vor der Installation müssen Steckertyp, Schliffart und Glasfasertyp der zu verbindenden Kabel geprüft werden. LC/APC-Stecker dürfen nicht ohne entsprechende Freigabe mit üblichen LC/UPC-Verbindungen kombiniert werden. Die optischen Kontaktflächen müssen sauber sein; Staubschutzkappen sollten erst unmittelbar vor dem Anschluss entfernt werden. Der Koppler enthält keine aktive Elektronik und bestimmt weder die maximale Netzwerkgeschwindigkeit noch die mögliche Übertragungsdistanz. Diese hängen von den eingesetzten Transceivern, den Glasfaserkabeln und der gesamten optischen Strecke ab. Allgemein Markeequip HerstellerDigital Data Communications GmbH Herstellerartikelnummer156151007 Artikelbezeichnung bei 25N156151007NEUEVERSION ProdukttypLWL-Kupplung / Glasfaseradapter Produktserieequip Pro AusführungLC-Duplex-Koppler Verpackungseinheit12 Stück Glasfasertechnik ÜbertragungsmediumGlasfaser / Lichtwellenleiter GlasfasertypMultimode FaserklasseOM3 Optische VerbindungPassiv Anzahl optischer Kanäle je Adapter2 SignalverstärkungKeine Anschlüsse Anschlussseite 1LC-Duplex-Buchse Anschlussseite 2LC-Duplex-Buchse SteckverbindertypLC AnschlusskonfigurationLC-Duplex-Buchse auf LC-Duplex-Buchse AnschlussrichtungBuchse auf Buchse Anzahl LC-Einzelanschlüsse je Seite2 Konstruktion und Montage GehäusefarbeBeige AusrichtungshülsePhosphorbronze laut 25N-Produktdaten BefestigungMetallklammer StaubschutzStaubschutzkappen MontageartEinbau in kompatible Glasfaser-Patchpanels Separate StromversorgungNicht erforderlich Abmessungen Breite je AdapterCa. 12,8 mm Tiefe je AdapterCa. 29,2 mm Höhe je AdapterCa. 9,35 mm Produktgewicht je AdapterCa. 5 g laut veröffentlichten Produktdaten Kompatibilität Geeignete SteckverbinderKompatible LC-Duplex-Glasfaserstecker Vorgesehene GlasfaserOM3 Multimode Typische EinbauorteLWL-Patchpanels, Glasfaserverteiler, Netzwerkschränke Aktive NetzwerkfunktionNicht vorhanden Lieferumfang Enthalten12 × equip LC-Duplex-LWL-Kupplung OM3 Multimode, Beige Schutz- und MontageelementeStaubschutzkappen und Befestigungsklammern

Ubiquiti UACC-CWDM-8 – Passiver 8-Kanal CWDM Multiplexer/Demultiplexer für Singlemode-Glasfaser Der Ubiquiti UACC-CWDM-8 ist ein passiver optischer Multiplexer und Demultiplexer zur effizienten Nutzung vorhandener Singlemode-Glasfaserstrecken. Das Gerät bündelt acht optische CWDM-Kanäle mit unterschiedlichen Wellenlängen auf einer gemeinsamen Glasfaserverbindung und trennt diese am gegenüberliegenden Ende wieder auf. Die unterstützten Kanalwellenlängen betragen 1450, 1470, 1490, 1510, 1530, 1550, 1570 und 1590 nm. Damit lassen sich mehrere unabhängige optische Verbindungen über eine gemeinsame Faserinfrastruktur realisieren, ohne für jeden Kanal eine separate Glasfaserstrecke verlegen zu müssen. Der UACC-CWDM-8 verfügt über acht wellenlängenspezifische LC/UPC-Kanalanschlüsse sowie separate Anschlüsse für die gemeinsame Glasfaserstrecke (COM), die optische Überwachung (MON) und eine mögliche Erweiterung (EXP). Das Gerät arbeitet vollständig passiv und benötigt weder ein Netzteil noch eine separate elektrische Stromversorgung. Das robuste Gehäuse aus SGCC-Stahl besitzt Abmessungen von 442 × 120 × 43,7 mm und ist für die Integration in geeignete 19-Zoll-Rackinstallationen ausgelegt. Mit einer maximalen Einfügedämpfung von weniger als 2,5 dB und einem Betriebstemperaturbereich von -30 bis +75 °C eignet sich das Modul für professionelle Glasfaserinfrastrukturen. Highlights Acht CWDM-Kanäle: Bündelt und trennt acht optische Kanäle mit unterschiedlichen Wellenlängen über eine gemeinsame Glasfaserinfrastruktur. Wellenlängen von 1450 bis 1590 nm: Unterstützt die acht CWDM-Kanalwellenlängen 1450, 1470, 1490, 1510, 1530, 1550, 1570 und 1590 nm. Effiziente Glasfasernutzung: Ermöglicht mehrere unabhängige optische Übertragungskanäle über eine gemeinsame Glasfaserstrecke. Passiver Betrieb: Optisches Multiplexing und Demultiplexing ohne externe Stromversorgung oder aktive Signalverarbeitung. LC/UPC-Anschlüsse: Verwendet LC/UPC-Steckverbindungen für die acht Kanalanschlüsse sowie COM, MON und EXP. Separater COM-Anschluss: Gemeinsamer optischer Anschluss für die gebündelten CWDM-Signale. MON-Anschluss zur Überwachung: Ermöglicht die optische Signalkontrolle mit geeigneten Messgeräten. EXP-Anschluss zur Erweiterung: Separater Erweiterungsanschluss für geeignete optische CWDM-Konfigurationen. Maximal unter 2,5 dB Einfügedämpfung: Spezifizierter optischer Verlust für die Planung des Dämpfungsbudgets einer CWDM-Verbindung. Robustes Rackgehäuse: SGCC-Stahlgehäuse mit 1U-Bauhöhe für professionelle Netzwerkschrankinstallationen. Ideal geeignet für ✔ Erweiterung vorhandener Singlemode-Glasfaserinfrastrukturen ✔ Bündelung von acht optischen CWDM-Kanälen ✔ Glasfaserverbindungen zwischen Gebäuden und Netzwerkstandorten ✔ Professionelle Unternehmens- und Campusnetzwerke ✔ Glasfaserinfrastrukturen in Serverräumen und Rechenzentren ✔ 19-Zoll-Netzwerkschränke mit passiven optischen Komponenten ✔ CWDM-Verbindungen mit kompatiblen wellenlängenspezifischen Transceivern ✔ Optische Signalüberwachung über den MON-Anschluss ✔ Erweiterbare CWDM-Installationen mit geeignetem EXP-Anschluss Hinweis: Der UACC-CWDM-8 ist ein passives optisches CWDM-Modul und kein aktiver Netzwerk-Switch oder Medienkonverter. Für eine funktionsfähige Übertragungsstrecke werden kompatible optische Transceiver mit den passenden Kanalwellenlängen sowie eine geeignete Singlemode-Glasfaserverkabelung benötigt. Am gegenüberliegenden Streckenende wird üblicherweise ein passender CWDM-Multiplexer/Demultiplexer eingesetzt. Die maximal mögliche Datenrate und Übertragungsdistanz hängen von den verwendeten Transceivern und dem gesamten optischen Dämpfungsbudget ab. Der MON-Anschluss ist zur optischen Überwachung vorgesehen und stellt keinen zusätzlichen regulären Datenkanal dar. Der EXP-Anschluss ist ebenfalls keiner der acht regulären CWDM-Kanäle. Eine eigene Stromversorgung ist nicht erforderlich. Allgemein HerstellerUbiquiti ProduktbezeichnungCWDM Mux Demux 8 Modell / HerstellernummerUACC-CWDM-8 ProdukttypOptischer CWDM Multiplexer/Demultiplexer TechnologieCoarse Wavelength Division Multiplexing (CWDM) BetriebsartPassiv Anzahl CWDM-Kanäle8 Montageformat19-Zoll-Rack, 1U Optische Eigenschaften Kanalwellenlängen1450 / 1470 / 1490 / 1510 / 1530 / 1550 / 1570 / 1590 nm Kanalabstand20 nm Minimaler Kanaldurchlassbereich±6,5 nm Maximale Einfügedämpfung< 2,5 dB Minimale Rückflussdämpfung50 dB Maximale Durchlassbereichswelligkeit0,3 dB Maximaler polarisationsabhängiger Verlust0,1 dB Maximale Polarisationsmodendispersion0,1 ps Minimale Richtwirkung55 dB Maximale optische Belastbarkeit500 mW Isolation benachbarter KanäleHerstellerangabe: max. 30 dB Isolation nicht benachbarter KanäleMindestens 40 dB Anschlüsse und Glasfaser Kanalanschlüsse8 × LC/UPC für 1450 bis 1590 nm Gemeinsamer Anschluss (COM)1 × LC/UPC Monitoranschluss (MON)1 × LC/UPC Erweiterungsanschluss (EXP)1 × LC/UPC SteckverbindertypLC/UPC GlasfasertypSinglemode, SMF-28e COM-Pigtail0,9 mm, schwarz, LC/UPC Weitere Pigtails0,9 mm, weiß, LC/UPC Pigtail-Länge0,5 bis 1 m gemäß Herstellerangabe Stromversorgung BetriebsweisePassiv, optisch Externe StromversorgungNicht erforderlich Gehäuse und Abmessungen GehäusematerialSGCC-Stahl Geräteabmessungen442 × 120 × 43,7 mm Gerätegewicht1,4 kg Rackmontage19 Zoll Bauhöhe1U Kompatibilität und Einsatzbereich Kompatible TransceiverCWDM-Transceiver mit passenden Kanalwellenlängen von 1450 bis 1590 nm ÜbertragungsmediumSinglemode-Glasfaser Typische AnwendungMultiplexing und Demultiplexing von acht optischen CWDM-Kanälen Optische ÜberwachungÜber MON-Anschluss mit geeignetem Messgerät Betriebsumgebung Betriebstemperatur-30 bis +75 °C Lagertemperatur-40 bis +90 °C Lieferumfang CWDM-Modul1 × Ubiquiti CWDM Mux Demux 8 (UACC-CWDM-8) Weiteres ZubehörZusätzliche Komponenten sind anhand der veröffentlichten Herstellerangaben nicht eindeutig bestätigt.

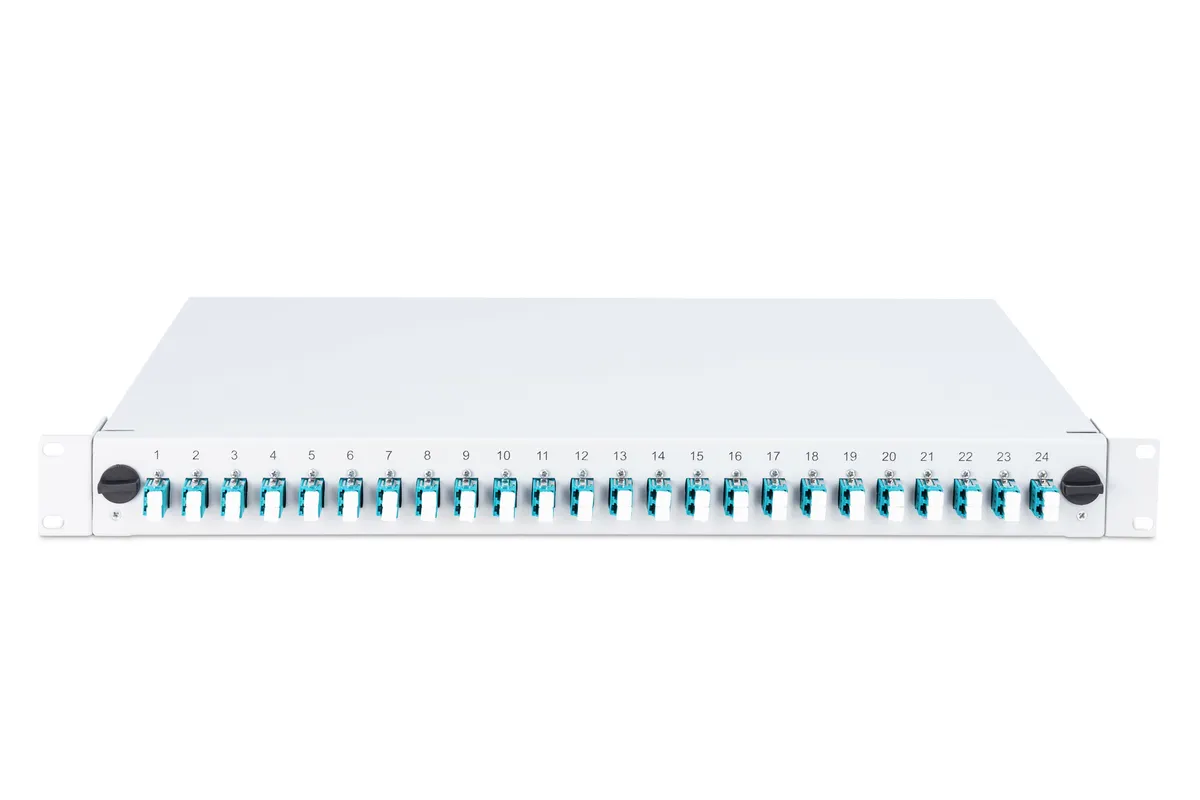

DIGITUS LWL-Spleißbox – 19", 1HE, 24 × LC Duplex, 48 Fasern, OM3 Die DIGITUS LWL-Spleißbox DN-96332/3 ist eine vorkonfektionierte Glasfaser-Verteilerlösung für den Einbau in 19"-Netzwerkschränke. Mit 24 LC-Duplex-Anschlüssen und einer Kapazität von 48 Fasern eignet sie sich für strukturierte OM3-Multimode-Glasfaserinstallationen, bei denen eine übersichtliche und geschützte Unterbringung der Spleißstellen erforderlich ist. Die Faserpigtails sind bereits abgesetzt und in die Spleißkassette eingelegt, wodurch sich der Installationsaufwand vor Ort reduziert. Farbige Pigtails erleichtern die Zuordnung der einzelnen Fasern. Die LC-Duplex-Kupplungen verfügen über Zirkonia-Keramik-Ferrulen und Kunststoffgehäuse. Das ausziehbare Trägergehäuse besteht aus lackiertem 1,0-mm-Stahlblech und benötigt im 19"-Rack eine Höheneinheit. Highlights 24 × LC Duplex: Die Spleißbox ist mit 24 LC-Duplex-Anschlüssen für strukturierte Glasfaserverbindungen ausgestattet. Kapazität für 48 Fasern: Durch die 24 Duplex-Anschlüsse können insgesamt bis zu 48 Glasfasern verwaltet werden. OM3 Multimode: Die vorkonfektionierte Ausführung ist für OM3-Multimode-Glasfaserinstallationen vorgesehen. Komplett vorkonfektioniert: Die Faserpigtails sind bereits abgesetzt und in die Spleißkassette eingelegt, wodurch die Vorbereitung bei der Installation reduziert wird. Farbige Pigtails: Die farbliche Kennzeichnung erleichtert die Identifikation und Zuordnung der einzelnen Fasern bei Installation und Wartung. LC/UPC Duplex: DIGITUS spezifiziert die Anschlüsse der exakten Variante als LC / UPC / Duplex. Zirkonia-Keramik-Ferrulen: Die verbauten Kupplungen verfügen über Ferrulen aus Zirkonia-Keramik. Kupplungen im Kunststoffgehäuse: Die LC-Kupplungen sind in Kunststoffgehäusen ausgeführt und bereits in der Spleißbox montiert. 19"-Rackmontage: Mit 483 mm Breite ist die Spleißbox für den Einbau in standardisierte 19"-Netzwerkschränke und Verteilerschränke ausgelegt. Nur 1 Höheneinheit: Die Spleißbox benötigt mit 44,45 mm Bauhöhe lediglich 1 HE im Netzwerkschrank. Ausziehbare Bauform: Das ausziehbare Gehäuse erleichtert den Zugriff auf die innenliegenden Glasfaserkomponenten bei Installation und Wartung. Robustes Stahlblechgehäuse: Das Trägergehäuse besteht aus lackiertem 1,0-mm-Stahlblech und schützt die innenliegenden Komponenten. Lichtgrau RAL 7035: Die Gehäusefarbe entspricht RAL 7035 und passt damit optisch zu vielen Netzwerk- und Serverschränken. Spleißkassette inklusive: Die erforderliche Spleißkassette und der zugehörige Kassettendeckel sind bereits Bestandteil der Ausstattung. Kabelzuführung vorbereitet: Eine M20/M25-Verschraubung und Zugentlastung gehören laut Hersteller zum Lieferumfang. Ideal geeignet für ✔ OM3-Multimode-Glasfasernetze ✔ Strukturierte LWL-Verkabelungen ✔ 19"-Netzwerk- und Serverschränke ✔ Glasfaser-Haupt- und Unterverteilungen ✔ Rechenzentren und Serverräume ✔ Unternehmensnetzwerke ✔ Technik- und Verteilerräume ✔ Gebäudeverkabelungen mit Glasfaser ✔ Vorkonfektionierte LWL-Verteilungen ✔ LC-Duplex-Verbindungen ✔ Installationen mit bis zu 48 Fasern ✔ Übersichtliche Verwaltung von Glasfaserspleißstellen ✔ Professionelle Netzwerk- und LWL-Installationen ✔ Erweiterung bestehender 19"-Glasfaserverteilungen Hinweis: Die Spleißbox ist für OM3-Multimode-Verkabelungen ausgelegt und bietet 24 LC-Duplex-Anschlüsse für insgesamt bis zu 48 Fasern. Durch die vorkonfektionierte und ausziehbare Bauform mit bereits eingelegten Pigtails eignet sie sich besonders für strukturierte Glasfaserinstallationen in 19"-Netzwerkschränken. Allgemein Produkttyp LWL-Spleißbox Hersteller / Marke DIGITUS Herstellernummer DN-96332/3 Bauart Ausziehbar Bestückung Vorkonfektioniert Farbe Lichtgrau, RAL 7035 Glasfaser & Anschlüsse Faserklasse OM3 Multimode Anzahl Fasern 48 Anschlüsse 24 × LC Duplex Steckertyp LC / UPC / Duplex Pigtails Vorkonfektioniert und farbig Kupplungs-Ferrule Zirkonia-Keramik Kupplungsgehäuse Kunststoff Gehäuse & Rackmontage Rackformat 19" (483 mm) Höheneinheiten 1 HE Höhe 44,45 mm Breite 483 mm Tiefe 240 mm Gehäusematerial Lackiertes Stahlblech Materialstärke 1,0 mm Ausstattung Spleißkassette Inklusive Kassettendeckel Inklusive Kabelverschraubung M20/M25 Zugentlastung Inklusive Lieferumfang Lieferumfang 1 × DIGITUS LWL-Spleißbox DN-96332/3, bestückt mit 24 × LC Duplex, OM3

Ubiquiti UACC-CWDM-4 – 4-Kanal CWDM Multiplexer/Demultiplexer für Singlemode-Glasfaser im 19-Zoll-Rack Der Ubiquiti CWDM Mux Demux 4 (UACC-CWDM-4) ist ein passiver optischer Multiplexer und Demultiplexer zur effizienten Nutzung vorhandener Singlemode-Glasfaserverbindungen. Das Gerät kombiniert vier optische Signale mit unterschiedlichen Wellenlängen auf einem gemeinsamen Glasfaserpaar und trennt diese am anderen Ende der Verbindung wieder auf. Die vier CWDM-Kanäle arbeiten mit den zentralen Wellenlängen 1270, 1290, 1310 und 1330 nm. Dadurch können mehrere unabhängige optische Netzwerkverbindungen über eine gemeinsame Glasfaserstrecke geführt werden, ohne für jeden Kanal ein eigenes Glasfaserpaar zu benötigen. Der UACC-CWDM-4 verfügt über vier wellenlängenspezifische LC/UPC-Kanäle, einen gemeinsamen Duplex-LC/UPC-Anschluss (COM) sowie einen Duplex-LC/UPC-Monitoranschluss (MON) zur optischen Überwachung mit geeigneten Messgeräten. Das robuste Gehäuse aus SGCC-Stahl ist für die Montage im 19-Zoll-Netzwerkschrank ausgelegt und benötigt mit 43,7 mm Höhe eine Höheneinheit. Mit einer maximalen Einfügedämpfung von weniger als 1,5 dB, einer Rückflussdämpfung von mindestens 50 dB und einem Betriebstemperaturbereich von -30 bis +75 °C eignet sich das Modul für professionelle Glasfaser- und Netzwerkinfrastrukturen. Highlights Vier CWDM-Kanäle: Multiplexing und Demultiplexing von vier optischen Wellenlängen über eine gemeinsame Singlemode-Glasfaserverbindung. Definierte Kanalwellenlängen: Unterstützt die CWDM-Wellenlängen 1270, 1290, 1310 und 1330 nm. Effiziente Glasfasernutzung: Bündelt vier optische Kanäle auf einem Glasfaserpaar und ermöglicht so die Erweiterung vorhandener Glasfaserinfrastrukturen. Passiver Betrieb: Das optische Multiplexing und Demultiplexing erfolgt ohne eigene elektrische Stromversorgung. LC/UPC-Anschlüsse: Wellenlängenspezifische Kanalanschlüsse sowie ein gemeinsamer COM-Anschluss und ein MON-Anschluss für optische Messungen. Singlemode-Glasfaser: Für optische Verbindungen mit Singlemode-Fasern des Typs SMF-28e spezifiziert. Geringe Einfügedämpfung: Maximale Einfügedämpfung von weniger als 1,5 dB gemäß Herstellerangabe. Integrierter Monitoranschluss: Ermöglicht die Überwachung der optischen Signale mit einem geeigneten Leistungsmessgerät oder optischen Spektrumanalysator. Rackfähiges Metallgehäuse: Robuste SGCC-Stahlkonstruktion mit 1U-Bauhöhe für den Einbau in geeignete 19-Zoll-Netzwerkschränke. Weiter Betriebstemperaturbereich: Für Umgebungstemperaturen von -30 bis +75 °C spezifiziert. Ideal geeignet für ✔ Erweiterung der Übertragungskapazität bestehender Singlemode-Glasfaserstrecken ✔ Bündelung von vier optischen CWDM-Kanälen auf einem Glasfaserpaar ✔ Glasfaserverbindungen zwischen Netzwerkstandorten und Gebäuden ✔ Professionelle Netzwerkinfrastrukturen in Unternehmen und Rechenzentren ✔ Strukturierte Glasfaserverkabelung in 19-Zoll-Netzwerkschränken ✔ Verbindung kompatibler CWDM-Transceiver mit definierten Kanalwellenlängen ✔ Optische Signalüberwachung über einen separaten Monitoranschluss ✔ Ausbau bestehender Glasfasernetze ohne zusätzliche Fasern für jeden Kanal Hinweis: Der UACC-CWDM-4 ist ein passives optisches Multiplexer-/Demultiplexer-Modul und kein Netzwerk-Switch oder aktiver Medienkonverter. Für den Betrieb werden kompatible CWDM-Transceiver mit den vorgesehenen Wellenlängen sowie geeignete Singlemode-Glasfaserverbindungen benötigt. Für eine vollständige CWDM-Strecke wird in der Regel ein passender Multiplexer/Demultiplexer am gegenüberliegenden Ende der Verbindung eingesetzt. Die maximal erreichbare Datenrate und Übertragungsdistanz hängen von den verwendeten optischen Transceivern, der Glasfaserstrecke und dem gesamten optischen Dämpfungsbudget ab. Der MON-Anschluss dient der optischen Überwachung und nicht als zusätzlicher regulärer Datenkanal. Eine eigene Stromversorgung ist nicht erforderlich. Allgemein HerstellerUbiquiti ProduktbezeichnungCWDM Mux Demux 4 Modell / HerstellernummerUACC-CWDM-4 ProdukttypOptischer CWDM Multiplexer/Demultiplexer TechnologieCoarse Wavelength Division Multiplexing (CWDM) FunktionsweisePassiv, optisches Multiplexing und Demultiplexing Anzahl CWDM-Kanäle4 Bauform19-Zoll-Rackmodul, 1U Optische Eigenschaften Anzahl optischer Kanäle4 Zentrale Kanalwellenlängen1270 / 1290 / 1310 / 1330 nm Minimaler Kanaldurchlassbereich±6,5 nm Einfügedämpfung< 1,5 dB (maximal) RückflussdämpfungMindestens 50 dB Maximale Durchlassbereichswelligkeit0,3 dB Maximaler polarisationsabhängiger Verlust0,1 dB Maximale Polarisationsmodendispersion0,1 ps Minimale Richtwirkung55 dB Maximale optische Belastbarkeit500 mW Anschlüsse und Glasfaser Kanalanschlüsse4 × LC/UPC für 1270 / 1290 / 1310 / 1330 nm Gemeinsamer Anschluss (COM)1 × Duplex LC/UPC Monitoranschluss (MON)1 × Duplex LC/UPC SteckverbindertypLC/UPC GlasfasertypSinglemode, SMF-28e Pigtail-Ausführung0,9 mm, weiß, LC/UPC Pigtail-Länge0,5 bis 1 m gemäß Herstellerangabe Gemeinsame ÜbertragungsstreckeEin Singlemode-Glasfaserpaar Stromversorgung BetriebsartPassiv Externe StromversorgungNicht erforderlich Gehäuse und Abmessungen GehäusematerialSGCC-Stahl Geräteabmessungen442 × 120 × 43,7 mm Gerätegewicht1,4 kg Rackmontage19 Zoll Höheneinheiten1U Kompatibilität und Einsatzbereich Optische TransceiverKompatible CWDM-Transceiver mit 1270, 1290, 1310 oder 1330 nm GlasfasermediumSinglemode Typische VerwendungBündelung von vier CWDM-Kanälen auf einem Glasfaserpaar Optische ÜberwachungÜber MON-Anschluss mit geeignetem Messgerät Betriebsumgebung Betriebstemperatur-30 bis +75 °C Lagertemperatur-40 bis +90 °C Konformität NDAA-konformJa Lieferumfang Enthalten1 × Ubiquiti CWDM Mux Demux 4 (UACC-CWDM-4) Zusätzliche KomponentenWeiteres Zubehör ist anhand der verfügbaren Herstellerangaben nicht eindeutig bestätigt.
